Contador de Pulsos

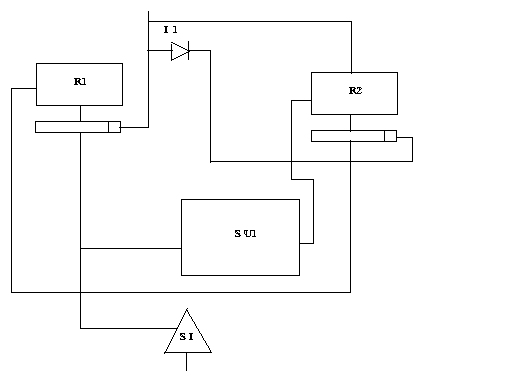

En este diagrama se muestra el diseño del contador de pulsos y selector de tiempos(SI), a partir
de sus registros contadores y las salidas por SI de reloj correspondientes.Es en estas salidas en donde se ve a sincronizar
las tareas de extracción de instrucción.
Registros de Instrucción

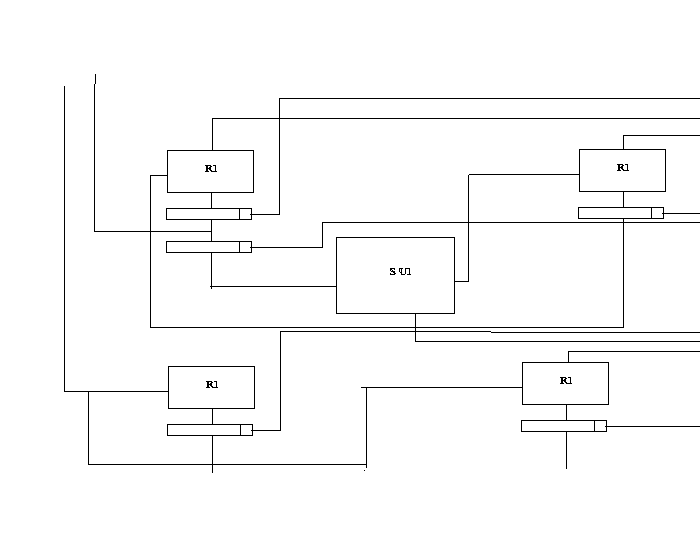

En los registros de instrucción tenemos el puntero de instrucción y los registros que
determinan la instrucción a ejecutar y el registro dato.
